SRS Lighting | VLAN toolbox 24-4 | Commutateur cisco géré 24 ports | Interface utilisateur à l'écran | 24x etherCON 10GB-S | PoE+ | 19Inch 2U

Champ de correctifs avec attribution de VLANs

La mise en place de commutateurs dans un réseau peut s'avérer compliquée. Elle nécessite une expertise et un ordinateur portable. C'est pourquoi le contrôleur de commutateur VLAN toolbox a été développé : un champ de brassage avec des connexions etherCON et (en option) des connexions par fibre optique. De cette manière, les flux de données provenant par exemple de DANTE, sACN, Art-Net, vidéo peuvent être physiquement acheminés séparément les uns des autres au sein d'un réseau, sans l'intervention d'un PC ou d'un ordinateur portable.

Création de VLAN

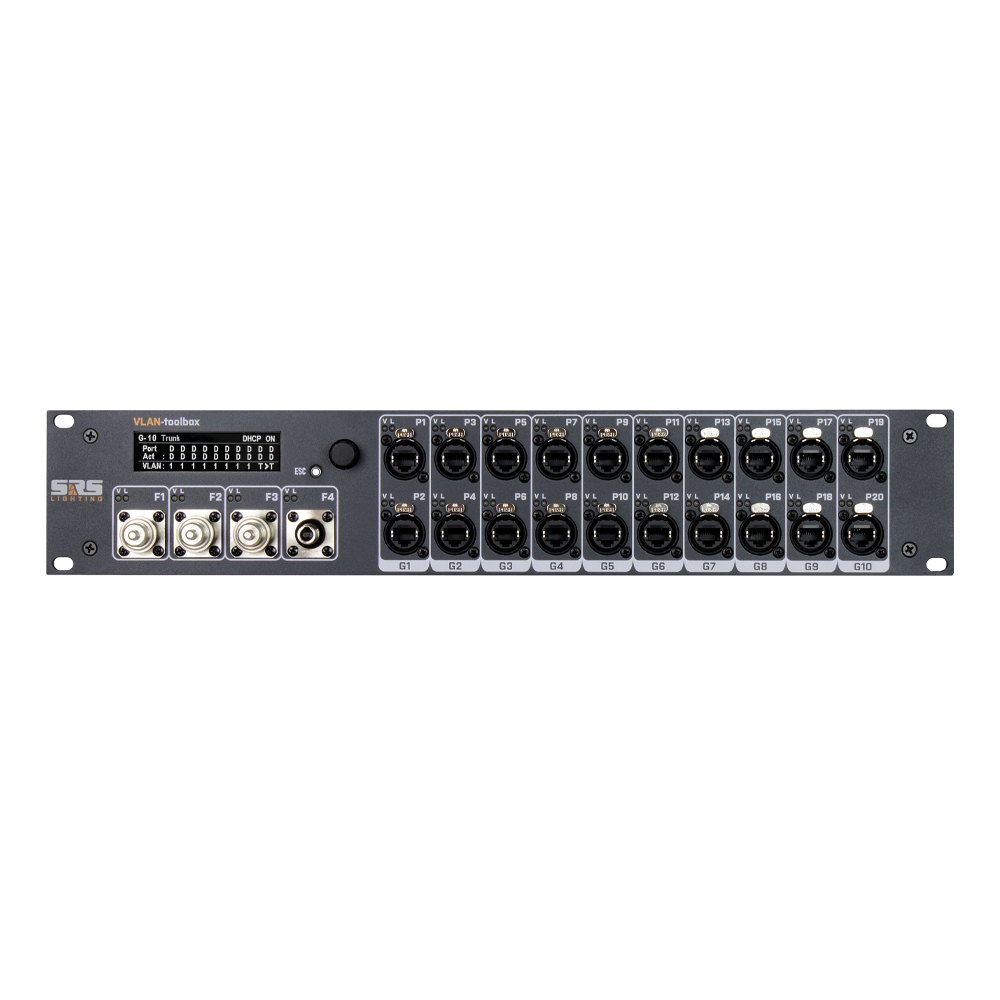

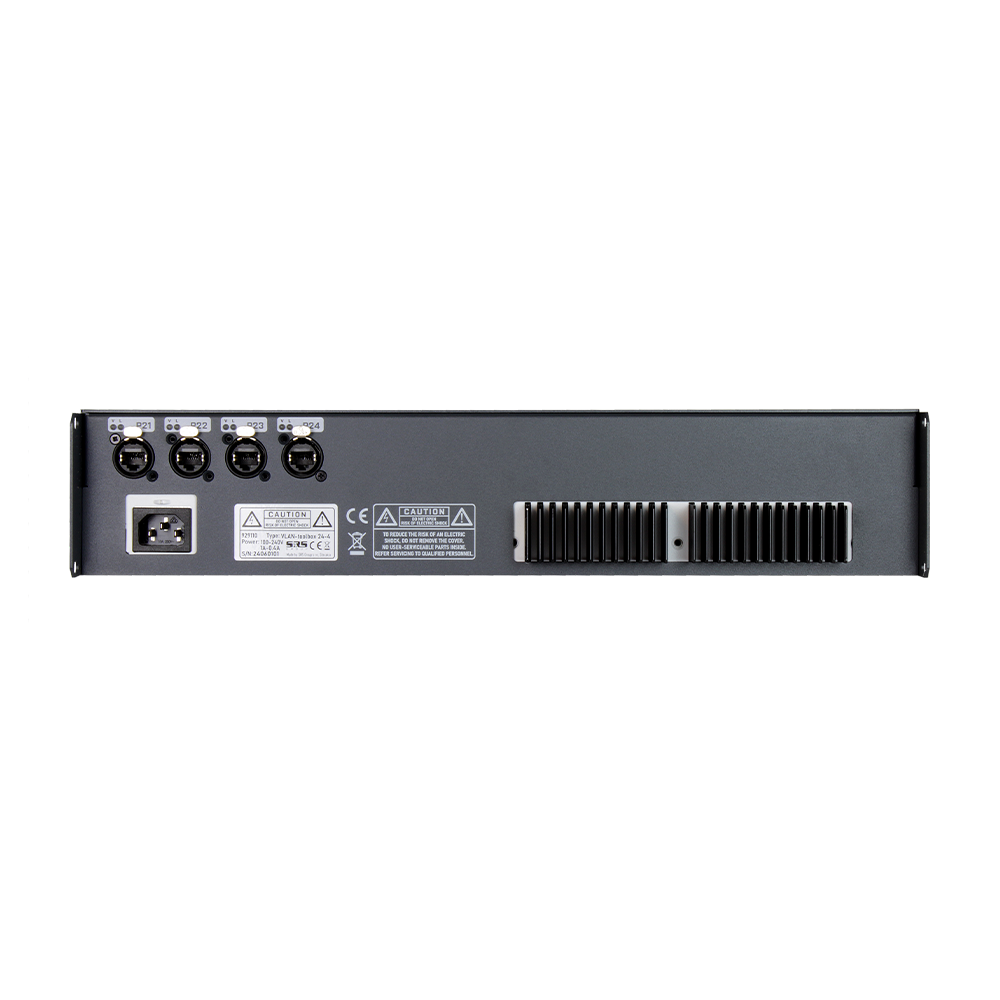

La boîte à outils VLAN est un panneau de commande 19" qui abrite un commutateur. Il en résulte une unité de 19 pouces avec des connexions Ethernet à l'avant, qui peuvent être affectées individuellement à des VLAN. En outre, quatre connexions sont disponibles en option à l'avant ou à l'arrière de l'unité pour un réseau à fibres optiques. Pour l'interaction visuelle, il est équipé d'un écran graphique.

Regroupement des ressources (trunking)

L'utilisation de la boîte à outils VLAN présente l'avantage que l'établissement de liens de jonction entre les commutateurs est aussi simple que l'attribution de VLAN. Ainsi, les réseaux peuvent être simplifiés et la bande passante disponible peut être utilisée de manière optimale. L'application de la redondance, qui est en fait une exigence pour un réseau fiable, est considérablement simplifiée par la boîte à outils VLAN.
La boîte à outils VLAN 24-4 peut fonctionner avec des trunks simples à 1 et 10Gb/s et des trunks qui peuvent être déployés au sein d'un LAG (Link Aggregation Group) à des vitesses allant jusqu'à 40Gb/s. Ces trunks peuvent être utilisés simultanément, de sorte que vous pouvez utiliser les trunks de façon optimale. Ces derniers peuvent être utilisés simultanément, de sorte que vous n'êtes pas limité à un seul lien.

Sans ordinateur

L'avantage de ce contrôleur est que le switch est plus facile d'accès - sans PC - et que les réglages essentiels relatifs à la communication des données - qui rendent le réseau considérablement plus rapide et plus fiable - peuvent être effectués à la volée. Le risque de commettre une erreur et de rendre le commutateur inaccessible est pratiquement impossible.
L'application de la redondance dans le réseau est un jeu d'enfant avec la boîte à outils VLAN.

Vue d'ensemble avec LED d'indication

En même temps, l'interface utilisateur donne un aperçu nettement plus précis de l'état du réseau grâce à la présence de diodes électroluminescentes pour l'activité des ports et de couleurs pour l'affectation à un VLAN spécifique.
Il existe plusieurs versions : 24 ports etherCON combinés à quatre connecteurs fibre optique à l'avant ou à l'arrière, les ports fibre pouvant être implémentés au format LC-Duplex ou au format Q-ODC super fiable. Il est également possible d'opter pour des ports à fibres optiques d'un autre format.
